Nakładka BiK Stal łączy funkcjonalność i dokładność standardu systemu CAD z automatycznymi procedurami rysowania konstrukcji stalowych.
Sposób wprowadzania elementów, wykonywania ich modyfikacji jest tak przygotowany, aby użytkownik wykonał jak najmniejszą (niezbędną) liczbę działań. Dlatego też dokładne i poprawne wprowadzenie elementu lub przeprowadzenie jego modyfikacji, pozwoli efektywnie wykorzystać możliwości BiK-Stal. Pozwoli to również uniknąć dodatkowych błędów i nieścisłości pomiędzy rysunkiem a wymiarami lub wykonanymi na ich podstawie zestawieniami.

Cechy programu BiK Stal

  • Łatwość obsługi i wdrożenia
  • Polska wersja programu
  • Parametryczne rysowanie elementów
  • Przekroje i widoki elementów wraz z opisami i wymiarami
  • Zestawienia elementów
  • Zgodność z Polską Normą
  • Integracja z innymi modułami

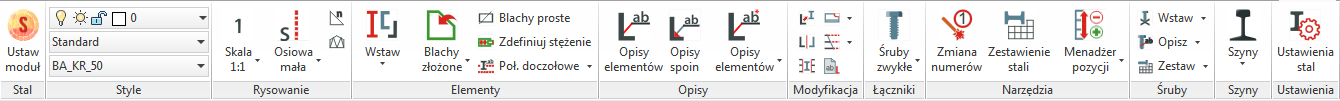

Możliwości programu BiK Stal

  • Biblioteka elementów i spoin

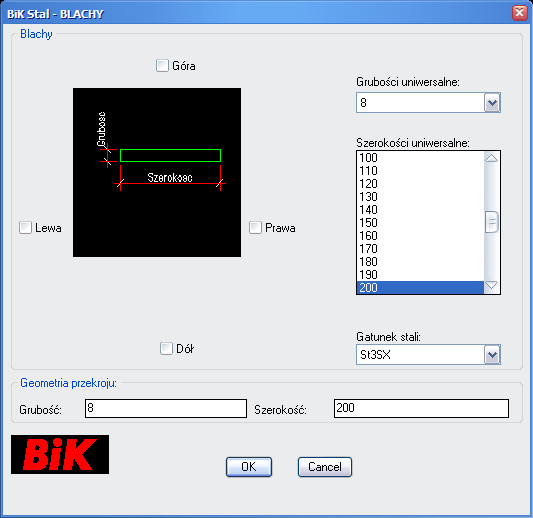

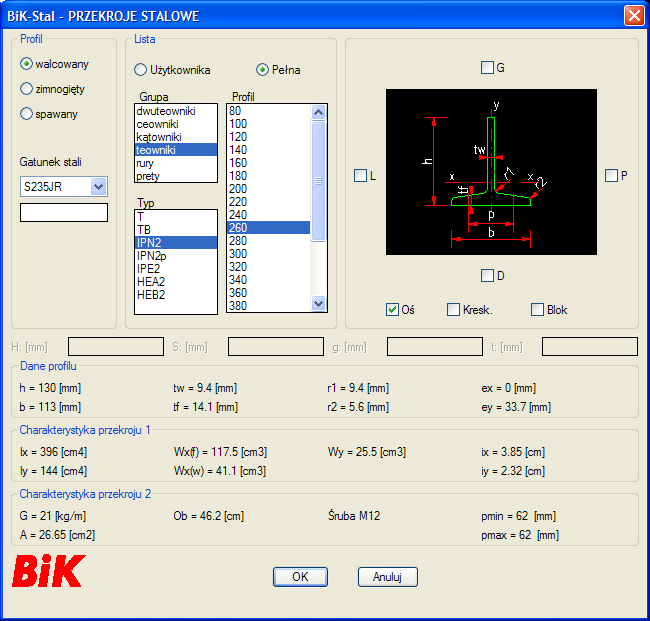

    Biblioteka profili gorącowalcowanych, zimnogiętych oraz spawanych.
  • Automatyczne tworzenie rysunków 2D
    • Generowanie elementów styku doczołowego w widokach i przekroju (program automatycznie rozpoznaje widok elementu i w zależności od niego rysuje odpowiedni widok połączenia)
    • Elementy mogą być rysowane w przekroju i w widoku z czterech stron z uwzględnieniem widoczności krawędzi
    • Automatyczne generowanie przekroju elementu po wskazaniu linii w widoku (z wycięciem fragmentu linii wskazanych, na dowolną odległość)
    • Łatwa zamiana widoku elementu na inny (sposób rysowania)
    • Rysowanie osi konstrukcyjnych z późniejszą możliwością podmiany osi na element stalowy w odpowiednim widoku
    • Odwrócenie elementu względem osi
    • Zakończenie elementu blachą doczołową
    • Rysowanie podcięć jednostronnych i dwustronnych
    • Zakończenie elementu linią przerywaną (ukrycie całego lub fragmentu elementu)
    • Aby uzyskać informację o elemencie wystarczy wybrać odpowiednią komendę i wskazać linię, program rozpozna typ elementu np. DWUTEOWNIK, jego wielkość np. 120, może również wyświetlić na ekranie jego wartości

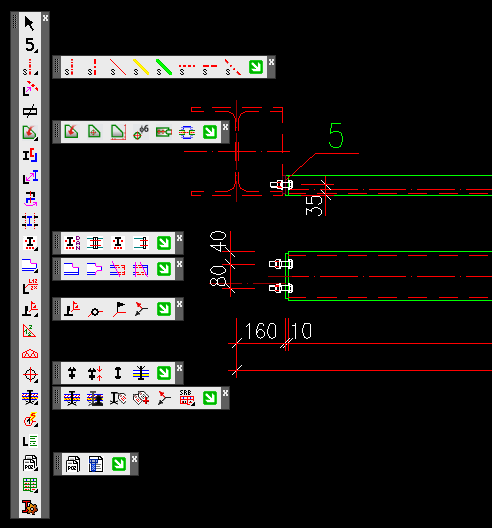

    • Rysowanie śrub i otworów w widoku, układów otworów
    • Rysowanie trójkątów opisujących odległości między węzłami
    • Tworzenie szyków otworów w odpowiednich widokach

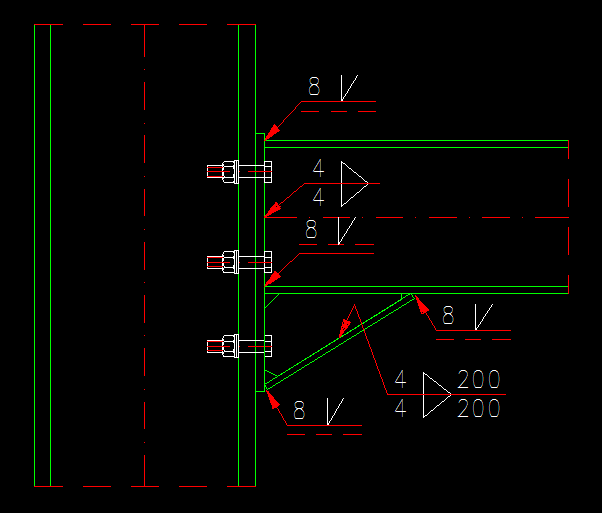

    • Polecenie wstawiania opisu spoin

Opisy

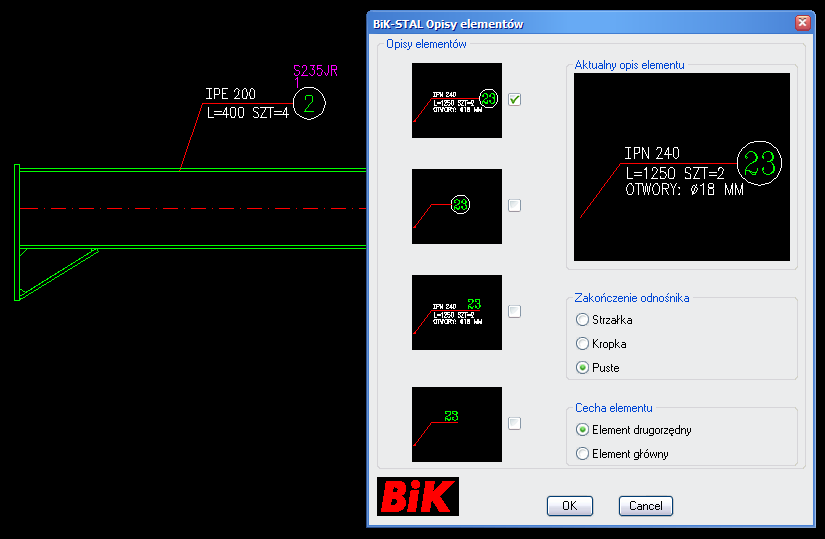

  • Opisy elementów wykonywane są półautomatycznie. Program rozpoznaje typ, wielkość długość elementu i proponuje te wartości umieścić w opisie

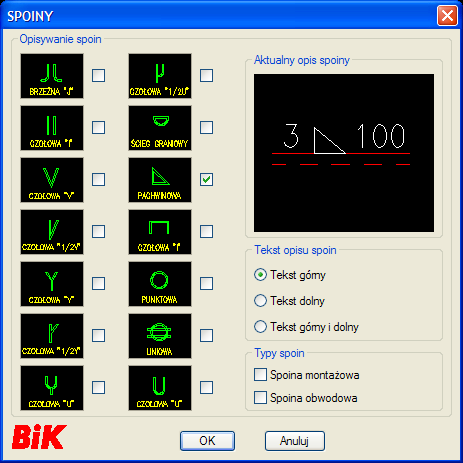

  • Opisy spoin, symbole dodatkowe dla spoin
  • Wartości opisów podlegają edycji przez użytkownika

Zestawienia

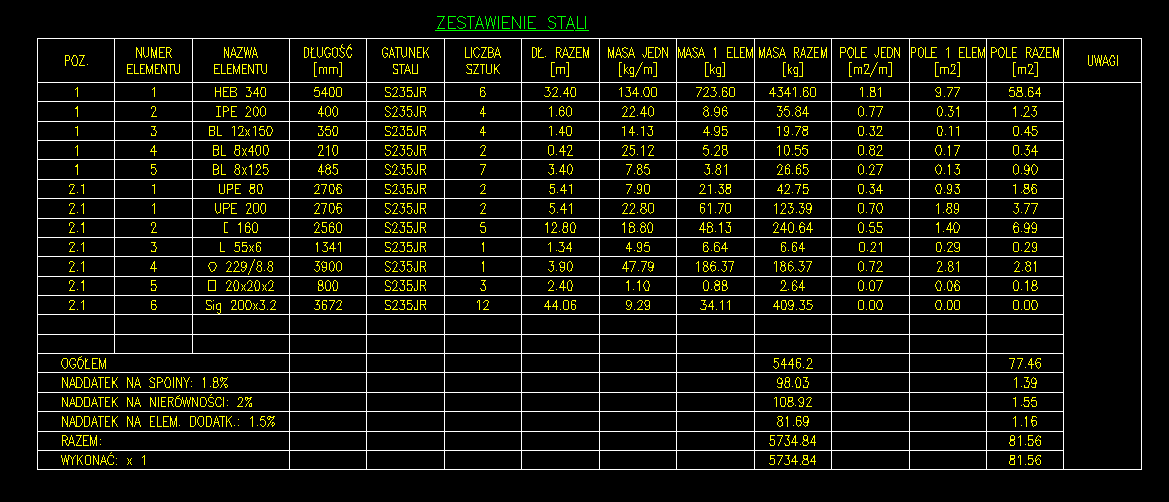

  • Zestawienia stali dla fragmentu lub całego rysunku
  • Program generuje tabelę zestawieniową przy uwzględnieniu zaznaczonych opisów
  • W tabeli obliczana jest również powierzchnia malowania, dodatki na spoiny i inne
  • Zestawienia stali do pliku dla zewnętrznych programów obliczeniowych
  • Możliwość połączenia z Excel'em
  • Wyświetlanie danych geometrycznych i wytrzymałościowych dla wskazanego elementu
  • Dodatkowy zestaw czcionek technicznych
  • Naddatki przy zestawieniach stali
