W skład modułu importu z programu Soldis wchodzą:
- import map zbrojenia płyt
- import zbrojenia belek i słupów

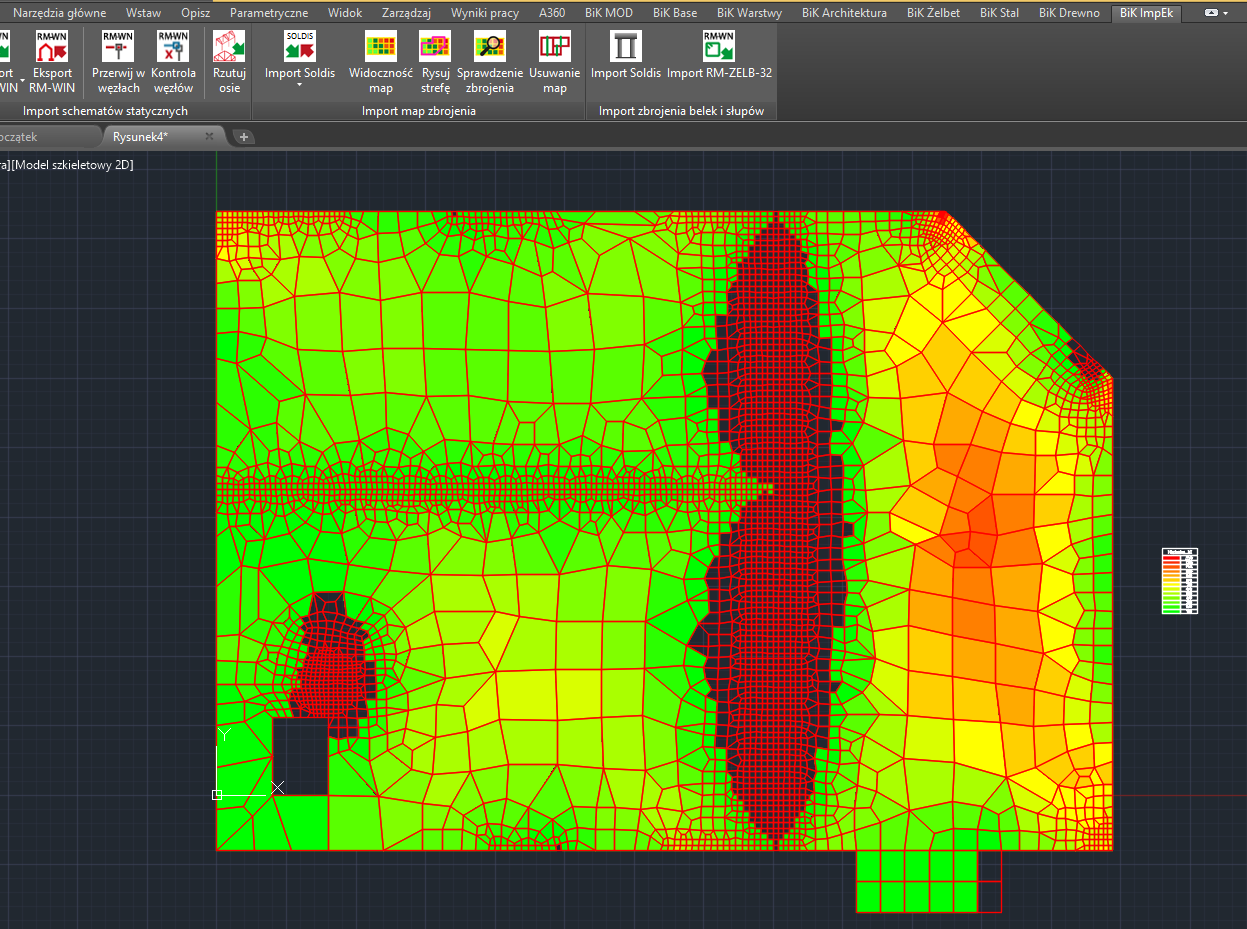

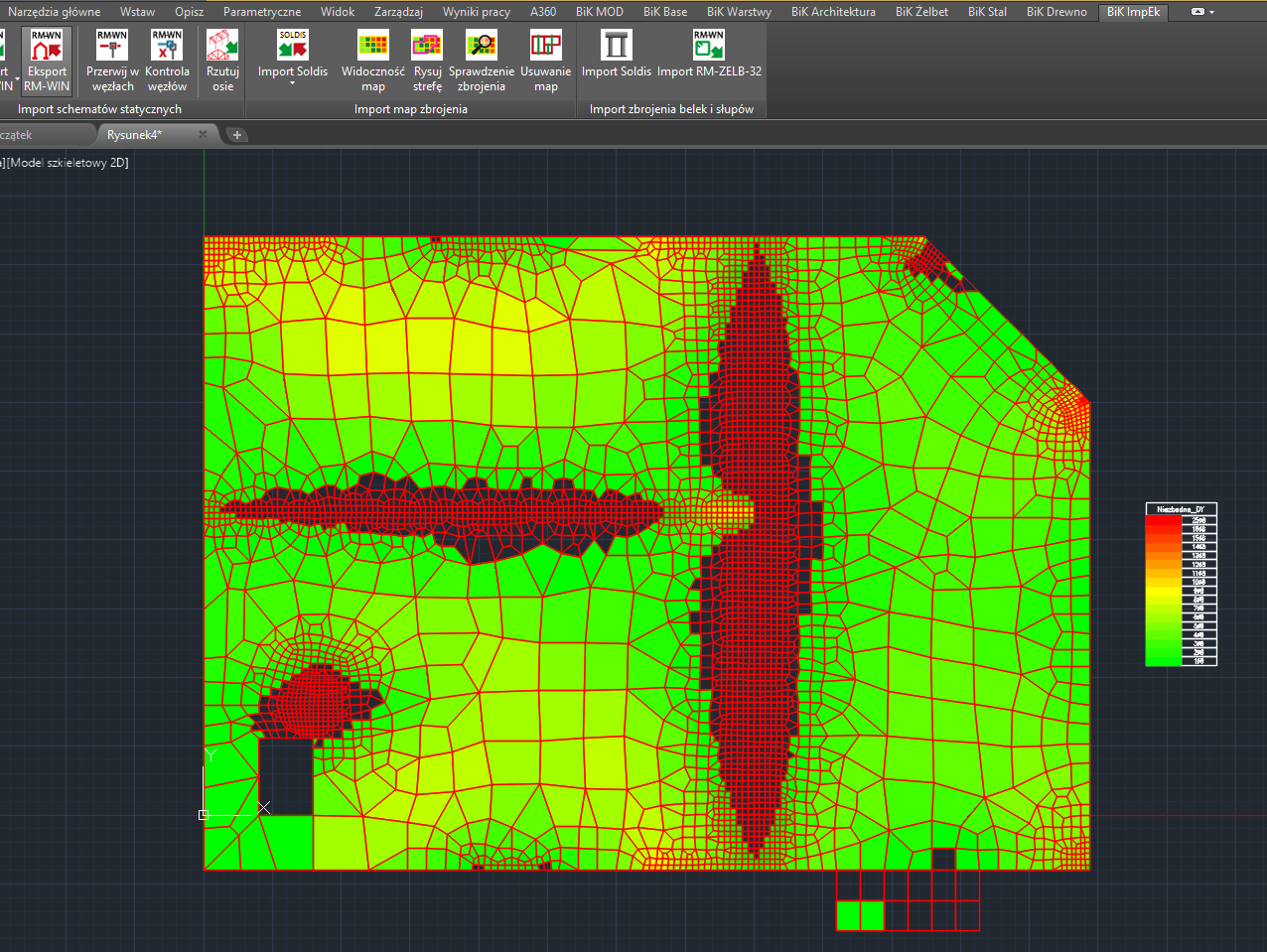

Import map zbrojenia
- łatwe przeniesienie mapy zbrojenia do pliku dwg
- umieszczenie elementów siatki na odpowiedniej warstwie
Zarządzanie widocznością importowanej mapy zbrojenia
- możliwość zdefiniowania kolorów w zależności od zapotrzebowania na zbrojenie
- trzy możliwości informacji tekstowej (pręty, mm2, cm2)
- wstawianie legendy dla wygenerowanej siatki
- możliwość pracy tylko na wybranej części siatki
Łatwe tworzenie obwiedni stref
- dwie opcje definiowania obwiedni strefy (przekątna lub wierzchołki)
- obwiednia zdefiniowana na dedykowanej warstwie
- obwiednia wyświetlana na wierzchu elementów co ułatwia znacznie późniejszą pracę
Czyszczenie

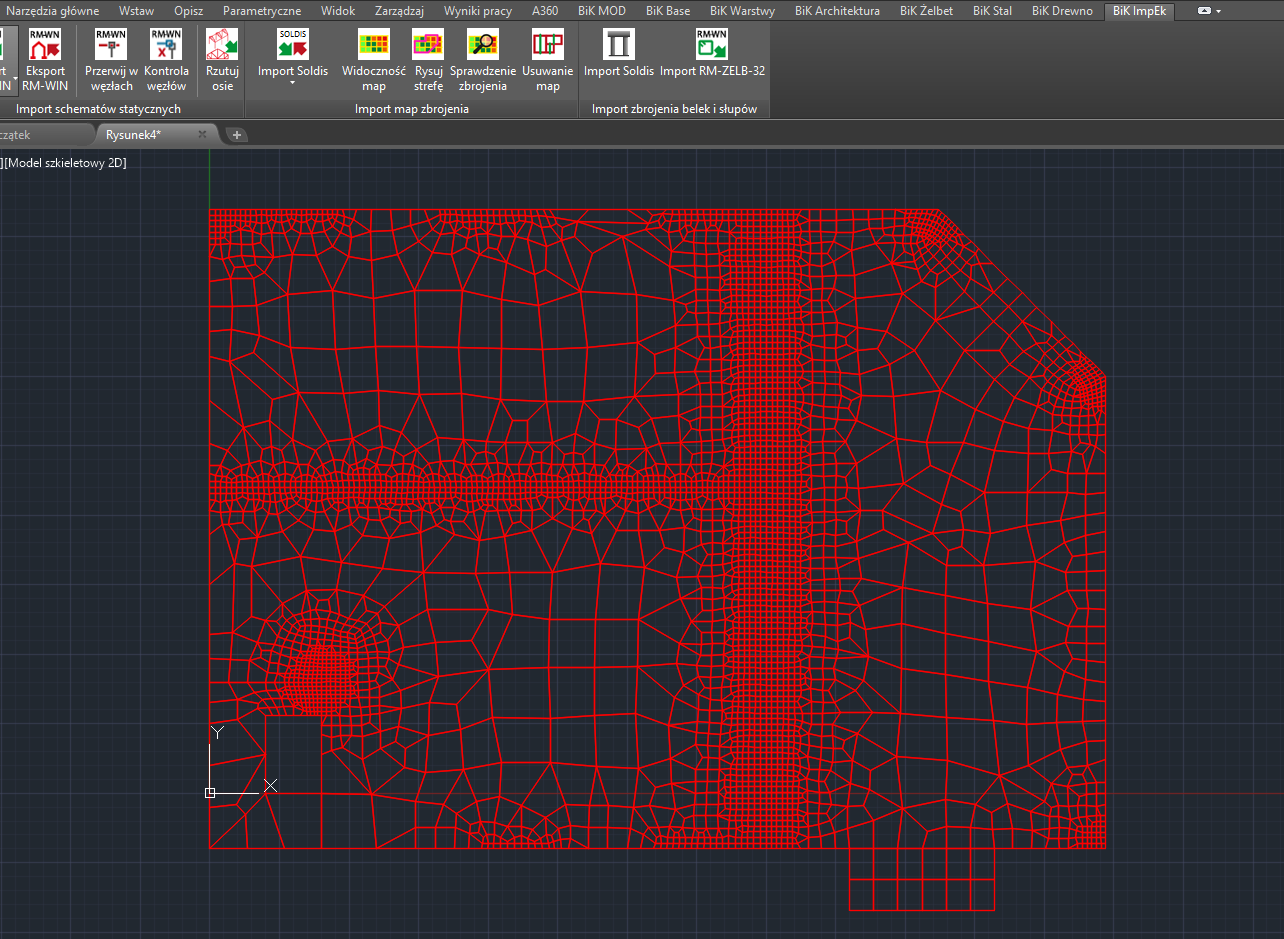

- szybkie usunięcie elementów graficznych siatki (kreskowania, opisy, siatka)

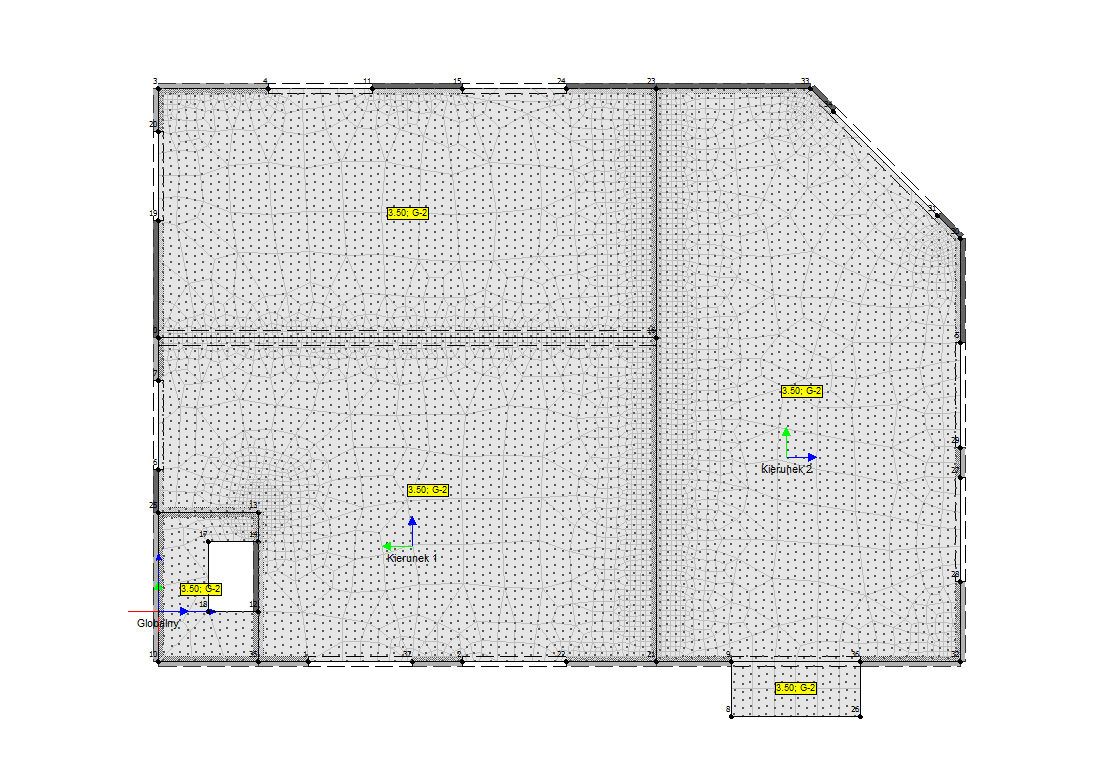

Import zbrojenia powierzchniowego płyt

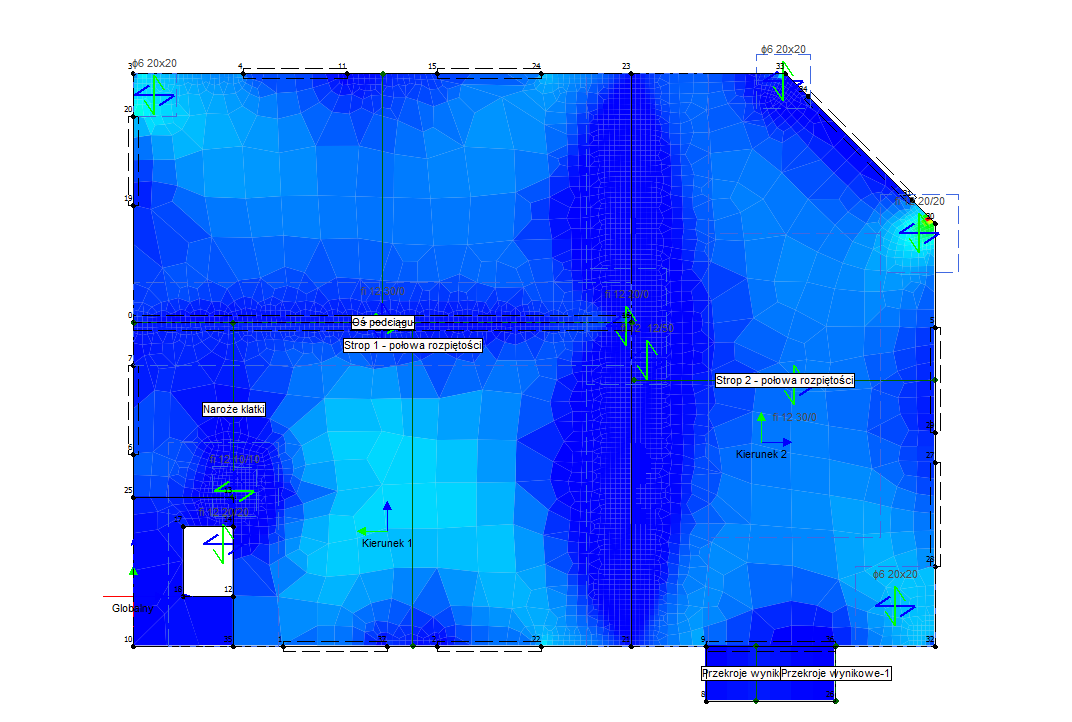

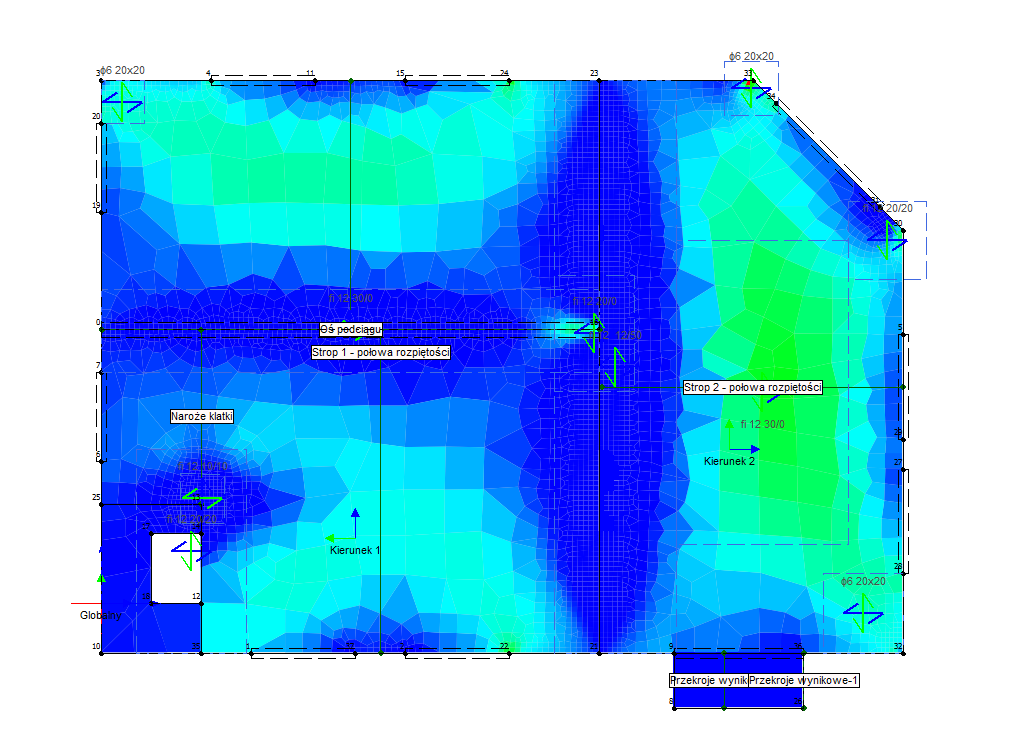

Poza mapami zbrojenia, do BiK-a importować można także pręty zbrojenia powierzchniowego. Moduł wymiarowania płyt żelbetowych programu Soldis pozwala utworzyć strefy, przypisać do nich odpowiednie siatki zbrojenia i tak zdefiniowane zbrojenie następnie zweryfikować. Kolejnym krokiem jest eksport utworzonego projektu zbrojenia płyty do pliku, który można wczytać w BiK-u. Siatki zbrojenia zostaną wrysowane jako rozkłady prętów powierzchniowych BiK-a.
Podczas importu użytkownik może wskazać, czy:
-
rysowane ma być zbrojenie dolne, górne lub oba,
-
rozkłady prętów mają zostać automatycznie opisane.
Po zakończeniu importu użytkownik otrzymuje stosowny raport z informacją o przebiegu procedury. W tym momencie z powodzeniem można importować do BiK-a większość standardowych stref zbrojenia (nie są obsługiwane strefy z otworami oraz strefy zawierające kąty wewnętrzne powyżej 180°). Dla nieobsługiwanych stref zbrojenia tworzone są (na specjalnym warstwach) obrysy tych stref oraz ew. geometria otworów, tak by ułatwić późniejsze definiowanie zbrojenia.

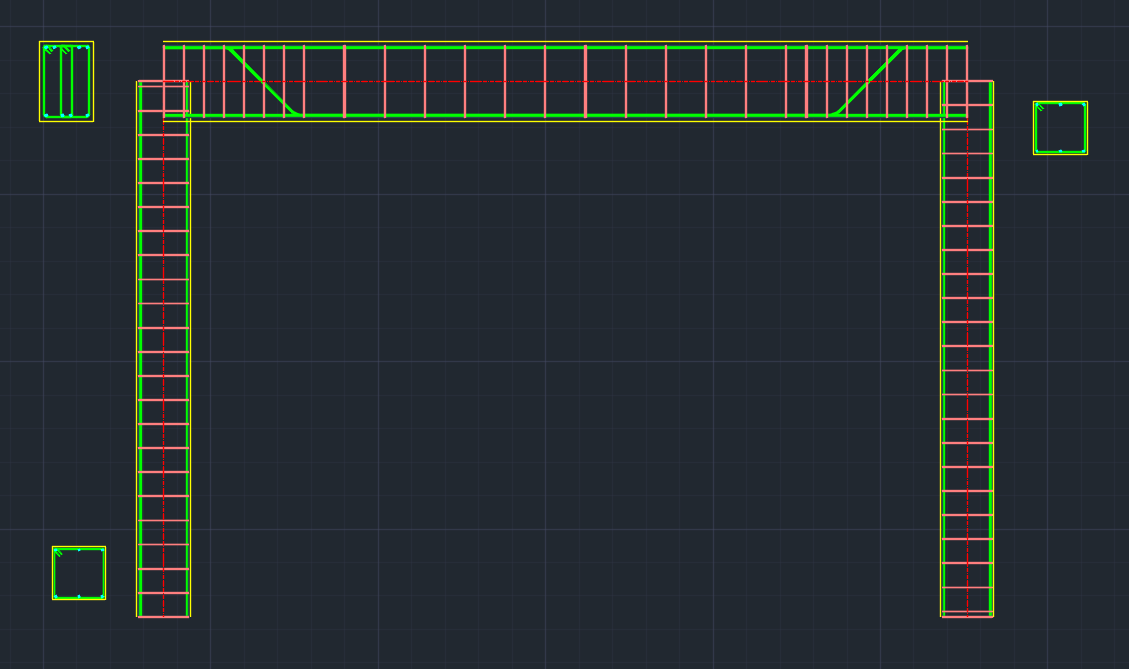

Import zbrojenia belek i słupów

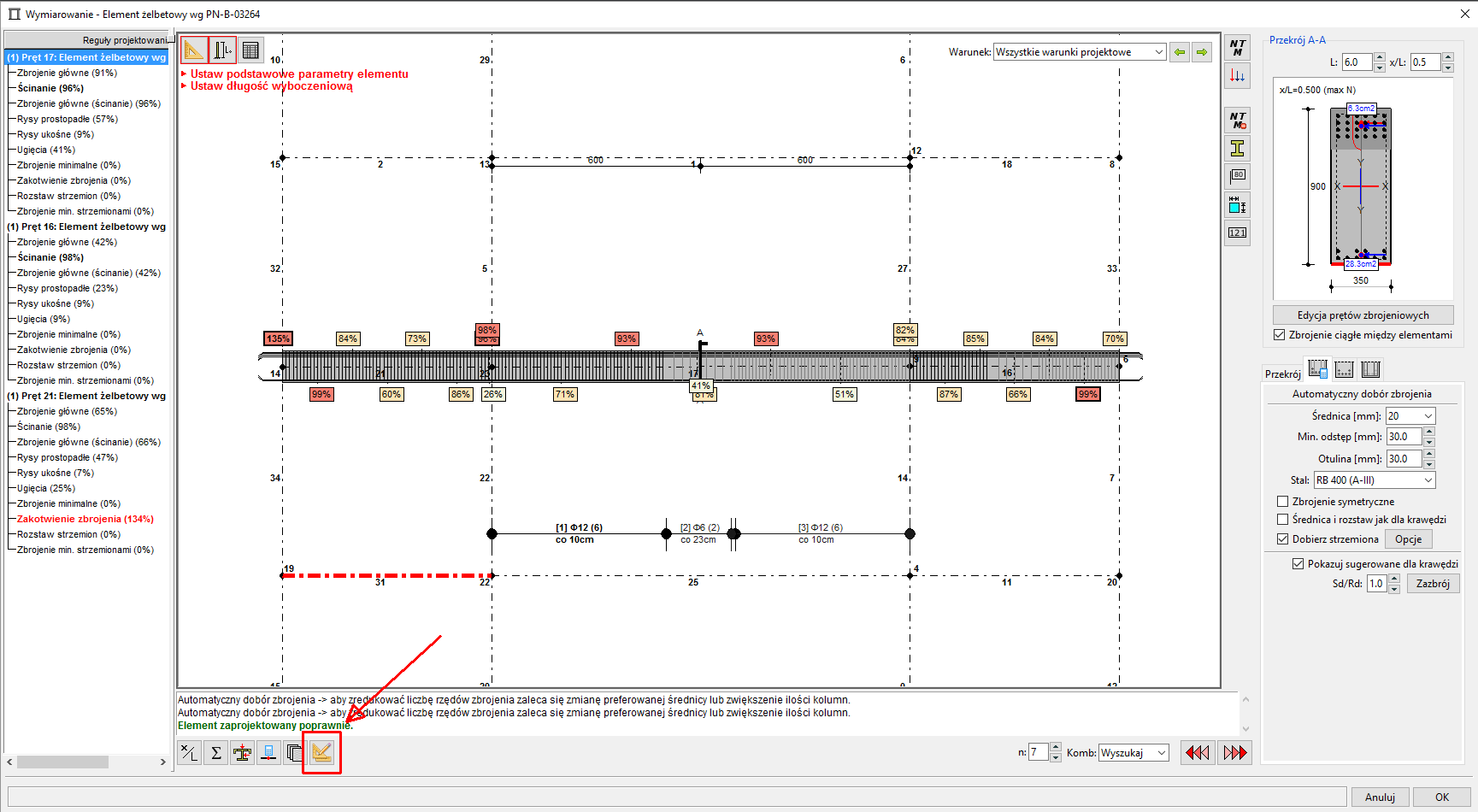

Import projektu zbrojenia z programu Soldis dla elementów o przekrojach poprzecznych:
-
prostokątny,
-
jednostronny w płytę L,
-
teowy,
-
dwuteowy,
-
okrągły.
Dodatkowe cechy:
-
przekroje podłużne o zmiennej wysokości
-
strzemiona dwu-, cztero- oraz sześciocięte
-
automatyczny dobór otuliny
-
możliwość automatycznego wrysowania strzemion wpuszczonych w płytę
